SMD-adapter

Vi har tillsammans med audiokonstruktionsföretaget Coset Audio tagit fram en familj adapterkort för ytmonterade operationsförstärkare.

Adaptrerna gör det lätt att konvertera ytmonterade operationsförstärkare till hålmonterade operationsförstärkare, så att man nu enkelt kan byta gamla IC-kretsar i DIL8-kapsel  till  de nyaste och bästa operationsförstärkarna som numera bara tillverkas för ytmontering. På så sätt blir det relativt enkelt att uppgradera t ex CD-spelare med mer välljudande operationsförstärkare.

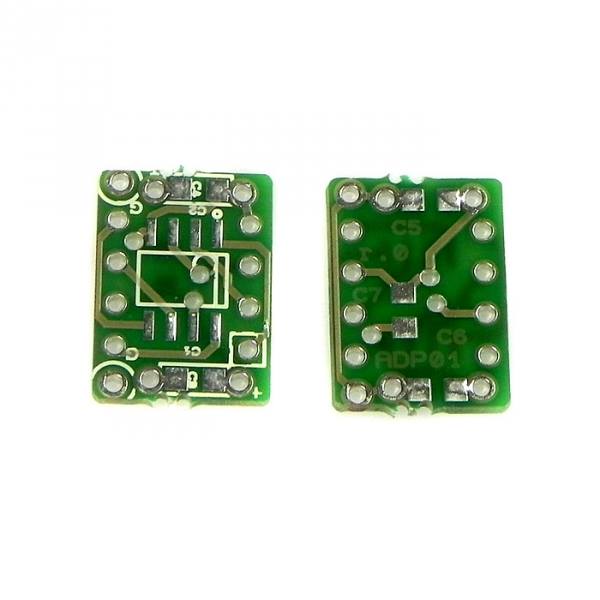

ADP01 tar en ytmonterad singel operationsförstärkare i SOIC8-kapsel och gör om den till en hålmonterad singel operationsförstärkare i DIL8-kapsel. Monterad ser du den överst till höger på bilden här invid.
Kopplingsschema och monteringsanvisning (PDF 112k)

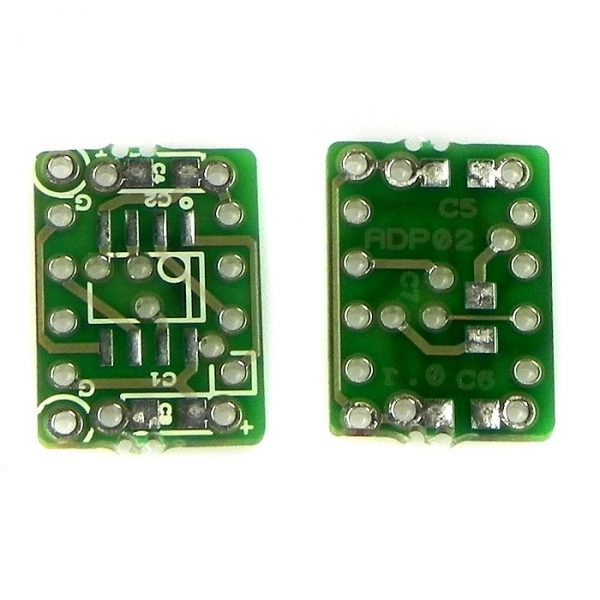

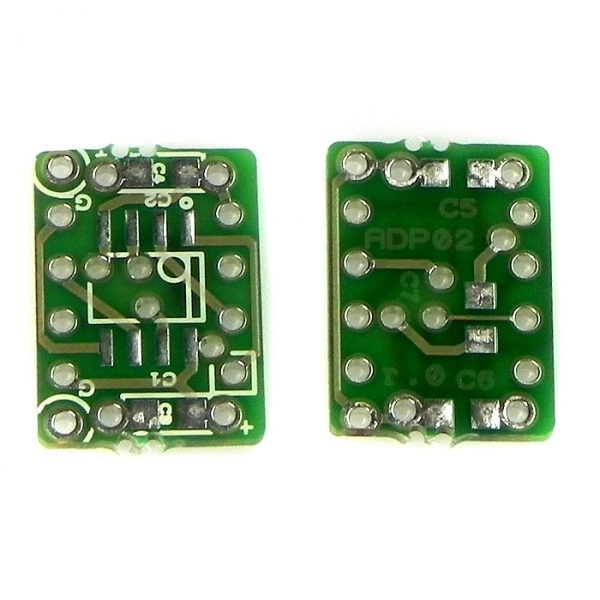

ADP02 tar en ytmonterad dubbel operationsförstärkare i SOIC8-kapsel och gör om den till en hålmonterad dubbel operationsförstärkare i DIL8-kapsel. Monterad ser du den överst till vänster på bilden här invid.
Kopplingsschema och monteringsanvisning (PDF 107k)

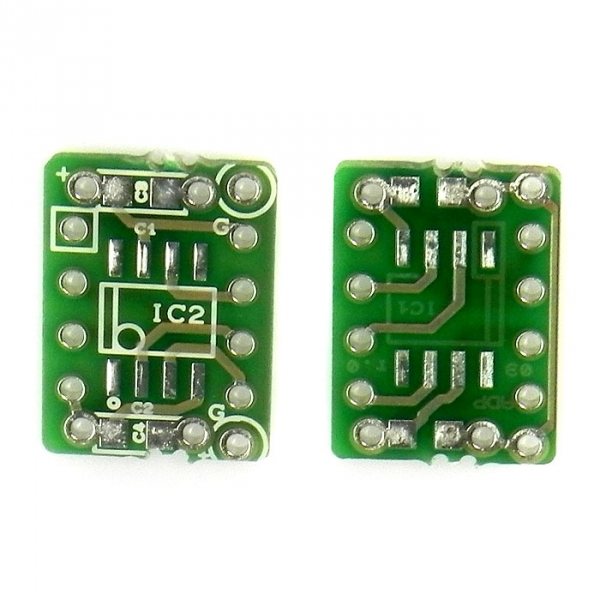

ADP03 tar två ytmonterade singel operationsförstärkare i SOIC8-kapslar och gör om dessa till en hålmonterad dubbel operationsförstärkare i DIL8-kapsel. Monterad ser du den nederst till höger på bilden här invid.
Kopplingsschema och monteringsanvisning (PDF 119k)

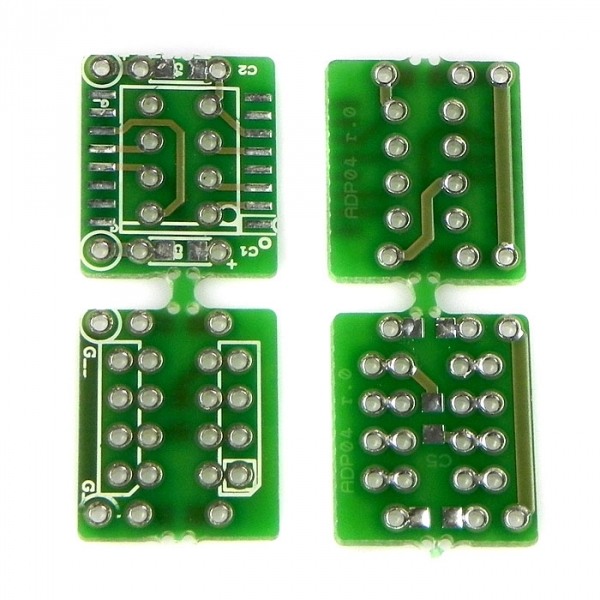

ADP04 tar en ytmonterad operationsförstärkare i SOIC16-kapsel och gör om denna till en hålmonterad singel operationsförstärkare i DIL8-kapsel. Den består av två olika kort för att klara uppgiften. Monterad ser du den nederst i mitten på bilden här invid.
Kopplingsschema och monteringsanvisning (PDF 154k)

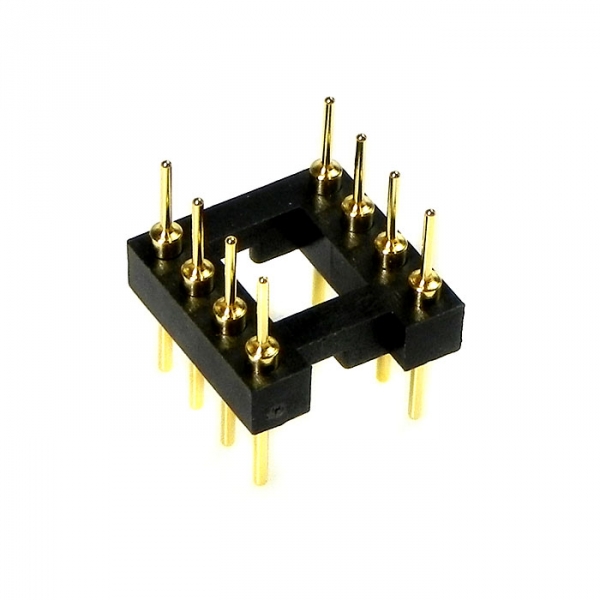

För att montera behöver du en bensats per adapter.

Avkoppling av matningsspänningen till operationsförstärkare är av yttersta vikt för ljudkvaliteten och görs på själva adaptern för få bästa möjliga förutsättningar att få till en väl avkopplad matningsspänning.

Det finns plats för två hålmonterade kondensatorer mellan matningsspänningarna och jord, två ytmonterade kondensatorer mellan matningsspänningarna och jord, samt en kondensator mellan matningsspänningarna. Det finns två hål på adapterarna till vilka man kan dra en tråd från jordpotentialen.

Adaptrerna är konstruerade och tillverkade i Sverige. Benen är gjorda av fosforbrons som pläterats med guld, och de sitter ihop 4+4 med en ram av glasfylld polyester. Benen säljs separat. Adapterkorten och benen är ROHS-kompatibla, dvs. de är bl a blyfria.

Kopplingsschema och kopplingsanvisningar på engelska kan du ladda ner ovan.

Eftersom vi inte är specialister på ytmontering och IC-kretsar så har Sigurd Ruschkowski lovat att i mån av tid svara på frågor om detta projekt. Han kan också sälja några superIC i SMD-utförande som du troligen inte lätt kan hitta i Sverige. Du når honom på mailadressen sigurd@ruschkowski.se.

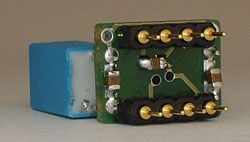

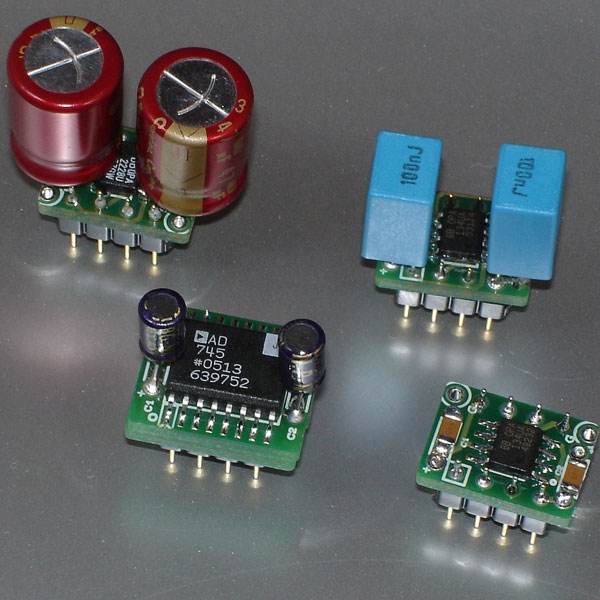

SMD_adapters Monterade SMD-adapters ADP-01_under Undersida med avkopplingskondensatorer
|
Sortera: SMD-adapter
SMD-adapter ADP 01, SMD-adapter
SMD-adapter ADP 01
Single/Single
I lager I lager
Pris: 35,00 kr
Antal:
SMD-adapter ADP 02, SMD-adapter
SMD-adapter ADP 02
Dubbel/Dubbel
I lager I lager
Pris: 35,00 kr
Antal:
SMD-adapter ADP 03, SMD-adapter
SMD-adapter ADP 03
2xSingle/Dubbel
I lager I lager
Pris: 35,00 kr
Antal:
SMD-adapter ADP 04, SMD-adapter
SMD-adapter ADP 04
16 ben Single/Single
I lager I lager
Pris: 45,00 kr
Antal:
